莆田高品质鞋能买吗 不懂紫砂壶泥料千万不要买紫砂壶，否则只能买上当

温馨提示：如果下面内容出现其他商家的联系方式请不要加更不要交易，因为内容是网络收集整理的，只有这个微信号：1064879863才是我们的哦（微信名叫货源通），请注意防骗！

紫砂有多少种类？每种大致有什么特点？

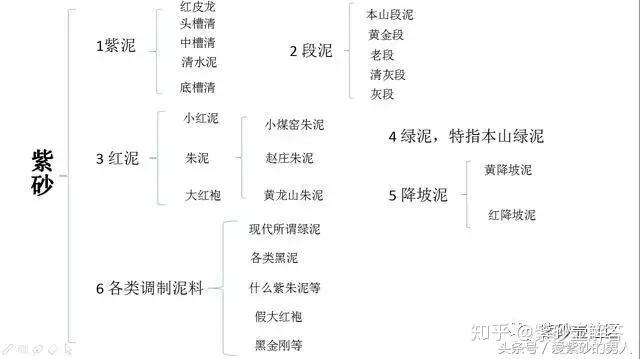

简单制作一个图标展示一下基本的几大类泥料，其中原矿的有前面5种（天青泥等传说的泥料现阶段不打算纳入讨论学习范围）

他们分别是：紫泥、红泥、段泥、本山绿泥、降坡泥五大类

其余什么黑金刚、紫朱泥、民国绿（很多人都知道）绿泥、

等等都非原矿泥料，都是添加一些矿料、化合物调和而成，在此不认为纯原矿料。

对于绿泥、黑泥两种后续讨论。

详细介绍几种泥料

（1）紫泥

紫泥原产地丁蜀镇黄龙山，由矿层分布以及色泽等可分为红皮龙、头槽清、中槽清、底槽清等，一般不详细说明情况下除了红皮龙以及底槽清，大多数称为：紫泥。紫泥也是紫砂中最纯正最具代表性的泥料，也是存量最大，价格差异最大的一种，个人认为，新手首选紫泥，当之无愧。

紫泥也是泡茶首选，透气性适中，紫泥所制壶适合绝大部分茶叶，甚至号称不太适合用紫砂壶泡的绿茶也没有问题。

通常来讲，紫泥也是最多最正统，陷阱、假泥、等等最少的一块了，因为泥砂性结合的好，颜色也比较中庸，比较少有人在紫泥里做文章，所以，如果你不懂，认准紫泥准没错。这是给新手的一个小小建议，在此普通紫泥不再过多的论述，有兴趣的朋友，我在个人联系方式里准备了不少语音讲解，有兴趣的可以添加。

紫泥中相对较少一点的就是红皮龙了，红皮龙很多壶友光听名字会误以为是朱泥类，其实不然，这是紫泥类，红皮龙的所有泥性和矿产地都是和紫泥所符合的，之所以称为红皮龙，只要是色泽的原因，很多资料都介绍红皮龙属于红泥系，太过于专业可能导致壶友看不懂。

在此说明一下，红皮龙属性一直比较特殊，主要是矿源产地和颜色略有特点，他介于紫泥和红泥的颜色之间，其红非红泥那个红，紫也非紫泥般紫，紫中透红，但是泥性又和紫泥系基本一致，整体颗粒稍微嫩而细一些，故现代基本认定红皮龙属于紫泥系中比较特殊的一款泥料。

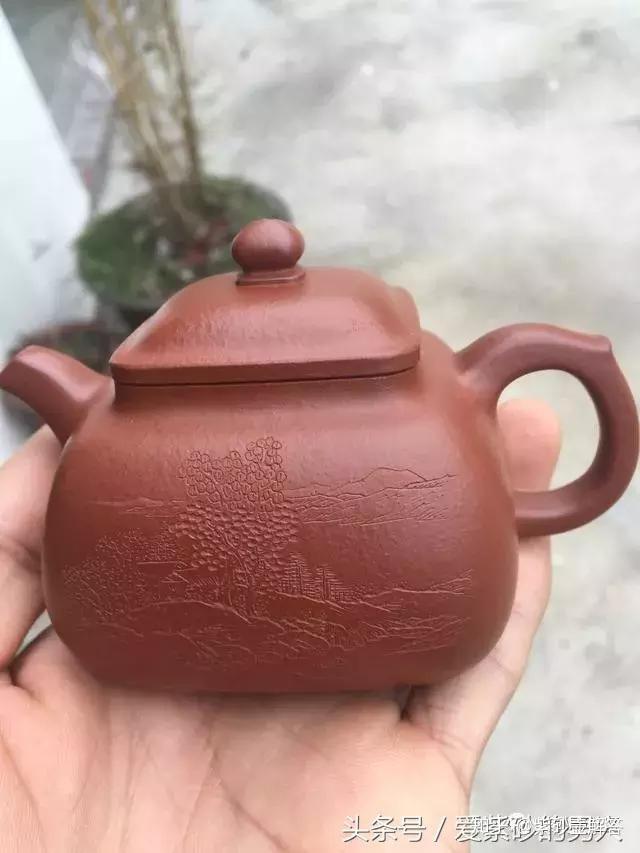

红皮龙具有相对比较红的颜色和比较粗的颗粒感

关于清水泥，有两个解释：一个是在紫砂一厂时代，所有没有通过泥料之间的互调、没有调交的泥料统称清水泥。第二个说法则是紫泥中的一种，颜色偏红，颗粒偏小。现在基本上统一的认同都是第二种，视为紫泥中的一种，颗粒偏小，颜色偏红，作为紫泥大类的补充，不过清水泥一般都不是很瘦欢迎，具体原因也许是特色不足，并加上没有逼格的原因吧，估计是如此，也是我个人瞎猜的。

清水泥质感小红而细腻，颗粒是紫泥的颗粒

余下最主要讲的就是底槽清了

底槽清，被受追捧的泥料，因为其深色润度、成型性、光泽、泥料颗粒性几乎是最好的结合之一，所以很多大家都对底槽清情有独钟，已故大师顾景舟等人生前也是喜欢用底槽清泥料制壶。

底槽清之所以称为底槽清，主要是因为矿产的夹层在紫泥层的最底部，按规则称为底槽清，其中又以黄龙山四号井底槽清最为出名，所产泥料最优秀，不过随着2005年四号井封矿，现存四号井底槽清越来越少，已经是一壶难得了。

当然底槽清泥料所制壶价格也是相对来说比价高的，因为没有谁会用这么好的泥做一把普普通通的壶然后让你便宜的买去，这不符合市场，也不符合人性的逻辑思维，所以，如果您在市场中遇到很便宜的所谓的底槽清，那多半是蒙你呢，至于多少算是便宜呢？价位在多少的范围才比较何时入手呢？

我会准备一些文字会在微信公布，想要了解底槽清的具体可以详聊。

底槽清全手工制曲底六方宫灯

（2）段泥

段泥原称：团泥，后因宜兴方言团和段很像，历史的原因改名称为：段泥。

团泥的意思是一团一团共生矿的意思。段泥的原矿是夹层共生矿（非常拗口难以理解在此也不太需要讲很多了）大致的意思就是夹在紫泥红泥等之间的夹层矿。

段泥主要有本山段泥、清灰段、黄金段、黄段（本山绿泥严格来说也属于段泥）

等几种泥料，无一例外的特点是颜色呈现黄灰色，偏灰则是清灰段，偏黄是黄段，最黄是黄金段闪闪发光，泥料的颗粒非常粗而颗粒饱满明显，可以说段泥低颗粒最大最多最饱满的泥料，也是喜欢颗粒的玩家终极之所爱，无颗粒不段泥，说的就是这种粗狂的感觉。

段泥由于颗粒大，透气性也是一流，适合喜欢粗料的朋友入手。

段泥主色调是黄色，此为黄金段石瓢

（3）本山绿泥

本山绿泥简称本绿，本山的意思是黄龙山绿泥，本山绿泥一看字面您一定以为是绿色的泥料对不？

绝大部分的小白都是这样以为的，还以为平时所见的绿色壶就是本山绿泥所制吧？ 其实完全不是那回事！本山绿泥是因为其原矿颜色偏淡绿色才称为：绿泥，但是烧成后的成品却是和段泥颜色接近的米黄色！完全不知道咋回事吧？

本绿颜色是米黄色和段泥较像，但是颗粒是比较细腻的

啊哈哈，在此逗乐一下，一定要注意了，本山绿泥成品是黄色的，并不是绿色的！原矿的泥料至今没有烧成后是绿色的，所以绿泥是添加东西的，一会会单独说现代绿泥。

本山绿泥属于稀有泥料了，原因很简单，原矿料本山就少，所以就少了，本绿泥性很嫩，这也是区别其和段泥的最基本的特征。

本绿黄而细腻，还带有很多大大小小的黑点铁质颗粒，而段泥就比本绿颗粒要大，质感要粗糙许多。段泥可制大品，本绿泥性太嫩，很难制大品壶。现代如有真本山绿泥，入手是非常不错的选择。

（4）红泥

红泥大类在紫砂中是仅次于紫泥的存在，近年来由于朱泥的色泽和精致，红泥中的朱泥壶受到了前所未有的追捧和关注，也引来了一系列的问题，近期朱泥也是问题最多最频繁、让普通壶友最难以辨别真假好坏的一个重灾区。

在这里也会重点详细的讲解，红泥的概念、好坏、种类、做假在哪里、做假的原理是什么、如何分辨真假等等详细说明，如需要鉴别您手里的朱泥壶真假好坏，请私聊单独奉上图。

红泥顾名思义，烧成后颜色偏红色的泥料大类，红泥中有大小红泥、朱泥以及朱泥中的大红袍，其余比较少见在此不加以说明，也不作为最权威的声明。

其中大小红泥颜色黄红色，色泽比较淡，颗粒比紫泥细而比朱泥大，是一种综合比较不错的泥料，但是大小红泥大多不是很受欢迎，特点太少，价格不高，噱头不大，宣传的力度也不大，自然冷门。

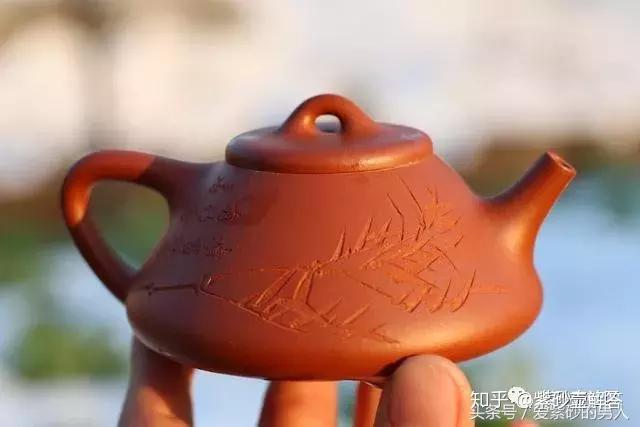

小红泥颜色黄红颗粒比紫泥细腻但无朱泥细腻

然而相反的是名声躁动的朱泥，近年来朱泥的受欢迎程度大到吓人，以至于出现了一大堆有的没的泥料，譬如什么金刚朱泥，总之就是闻所未闻的种类（宣传上）但事实真的是如此吗？朱泥原产地主要有三个：黄龙山、赵庄山、小煤窑三地，其中黄龙山朱泥偏黄红色，赵庄朱泥亮红色，小煤窑朱泥暗红色，三者都有很大的收缩性，其收缩性一般在15%-25% 顶级的朱泥收缩性达到27%左右，属于相当大了，这也是“无皱不成朱”的来源，就是因为朱泥的收缩性大，导致烧成后表面感觉发皱一般。

三个产地的泥料其中又以小煤窑朱泥的褶皱性最强，黄龙山朱泥褶皱性稍微小一些，如果你想知道你手里的属于哪里的产地，依旧可以单独发图鉴定。

但是朱泥依旧是属于稀缺资源了，这是真话，不多了，所以原矿朱泥的原材料价格一直在上涨，最高已经过两万一捆（前面描述过一捆的概念）。而且每年都在上涨之中，因为原材料的上涨导致一个恶性结果：造假。

这个造假驱动力一个是市场，另一个是技术的实现，市场需求量大，价格高，造假的驱动力就形成了，第二个是技术上的可实现，经研究发现，在普通红、紫泥等泥料中添加铁红粉以及一些铁矿物质后，经烧制成后成品显红色，比较接近朱泥的红（当然行业的我们一看便知）。成本低，在颜色效果上比较容易实现，再经将要添加制作的泥料打粉打的比较细，可以模拟出朱泥的品相，外行人是不太会看到出来的，这就满足了所谓的低端朱泥以及控制成本的因素的部分商家以及做壶艺人的选择。

以至于假朱泥的泛滥，那么假朱泥（后文同意称为铁红粉朱泥）主要出现在哪里，那些渠道以及如何避免呢？

这是本长文重点讲解以及希望能帮到大家的地方。

第一：假朱泥常出现的地方：

淘宝（重灾区）超便宜片区、微商（刷屏没有店面的那种）低端批发区，都是经常会有出现的地方。

某宝已经成为了手拉、机车的聚集地

在此我声明没有贬低别人抬高自己的任何意图，只是将事实说一下而已，在这点上，我只说我的观点：X宝和X东上面的绝大部分都是垃圾，大部分都是手拉胚和机车。

第二：如何辨别假朱泥

辨别假朱泥主要有两个方面来区别，另有一些辅助的经验作为大致的判断，但是不作为权威。

第一个方面是成品出产地、销售渠道和价位的一个综合考虑，一般来说低于四五百除非是瑕疵出或者真半卖半送，不然是不太可能这个价的，市场规律如此，要问为什么我也答不出来，反正您记得就是这么个市场规律罢了，低于这个数，掂量掂量。

其次某宝一类的销量大的朱泥而且相对便宜的，听我的，99.9%是手拉或者机车的，就算是半手，也是假朱泥，准没错。为啥？因为成本，朱泥成本高，成品率低，这个价要吃土的，看过太多，概率统计得出的，信不信，您看着掂量就行。

再者这个什么工艺师什么大师的，但是照片红彤彤而且价格比较便宜的，也一样，假朱泥和手拉的准没错。至于原理，没有，就是这么个事实我讲出来，（原理是怕得罪人被打）你看到记住就行了，要另外咨询，请私信、评论。

第二个方面则是看成品和生胚，划重点：现阶段最权威最合适最简单辨别真假朱泥的方式就是看生胚（前提条件是如果可以有生胚可看），为什么呢，因为添加铁红粉的假朱泥都是呈现红色状态的，正统的朱泥原矿就是淡黄色，生胚亦是如此，假朱泥生胚也是红彤彤的，真朱泥生胚是淡黄色、黄紫色，一眼可以辨别的出来，非常直接而有效果，而且具有权威性。记住：生胚是黄色的就是正宗的，红色的就是假的。

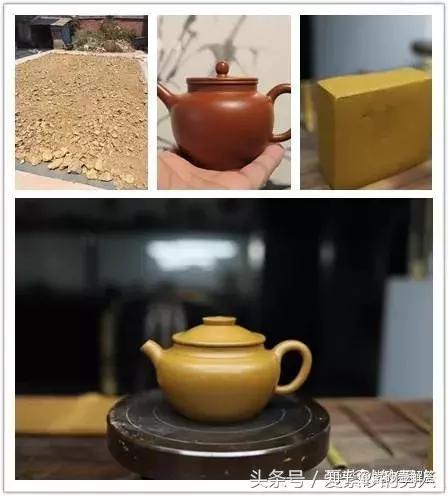

朱泥类从矿石到生胚都是淡黄色、紫黄色的

第二看成品

很多时候我们是没有条件看生胚的，那怎么办呢？看成品，无论是图片、视频，还是上手也好，真假朱泥的泥砂性还是有不少区别的。首先是褶皱，一般，好点的朱泥在30目以上的目数下，褶皱都会相对明显的，因为朱泥特有的收缩性导致的褶皱性是比较难模拟和造假的，就算有这么个本事模拟造假，他的成本也是不成比例的，没有人会去干这事，所以看褶皱，有比较明显的褶皱的是真泥好泥是基本没跑的。褶皱性小呢？也不要担心，也是真的。

朱泥或多或少都会有一些褶皱性

但是比较粗的目数，比如30目以及更粗的怎么办呢？还有一些朱泥/大红袍类褶皱性不是那么强怎么办？因为粗目数条件下，朱泥的褶皱是会被掩盖掉的，剩下的就是朱泥的颗粒和质感，褶皱性会比较差，这时候我们看光泽，同样适用所有范围。

30目的目数下，朱泥的颜色也是暗红色的

朱泥的光泽在正常情况下（排除因为灯光、设备等原因）光泽都是暗光而有颗粒感的，光泽偏向黄红色，黄龙山朱泥最黄，赵庄次之，小煤窑颜色最深暗色也最暗，并且多多少少自带一些褶皱。假朱泥（铁红粉）的色泽则是很红，记住红的有点过分的艳丽，而且大多会有玻璃结晶体一般玻璃反光（其中又以手拉壶最明显），然后看颗粒，因为本泥并不是正宗朱泥，颗粒感和朱泥的细腻是有区别的，一般假朱泥以紫泥、红泥混合调配后添加铁红粉居多，所以对比之下颗粒不同，朱泥颗粒细腻，假泥会颗粒稍微大一些，这种泥料 的细腻并不是因为目数的大小而导致的区别，而是泥料本身的特性。

朱泥本身就细腻，紫泥等本身就是颗粒稍微大一些的，这是由于本质造成的，如果硬生生要把不是朱泥的假泥拉高细腻度，只能提升目数，这样会造成泥料的那种细，就像玻璃一样，即玻璃结晶体，就那种表面的感觉就像镜子一样，而不是褶皱暗光。好了会配详细图来解释，但这里的概念还是有点难以理解，实在不行，只能私信我给你们一一解答了。

用高目数硬拉细的假朱泥，加铁红粉后很红且表面褶皱很小乃至没有玻璃质感很强

好了关于真假朱泥暂且讲到这，篇幅比较大，但有时候限制于文字的描述能力依旧是无法让每一位看到此文的朋友彻底的理解，有兴趣进一步了解的，、、、、

（5）降坡泥

降坡泥的来源很有意思，早年宜兴建设直通丁蜀镇的陶都路的时候，在黄龙山段修路的实惠价开采出了一段矿石样本，因为其完全不同于已知的所有泥料所以命名为独立的一种泥料。因为当时是一段下坡路，就取名降坡泥，这个名字是有原因的，降坡泥其实可说之处比较少，因其石英云母含量比较高，因而颗粒大而独立，饱满，满满当当的都是大果粒，粗狂的感觉是玩砂的朋友最喜欢没有之一，同时降坡泥还比较安全，假的概率来说是比较少的。

降坡泥主要有红降坡和黄降坡泥两种，没有太多的其他话题，喜欢就上手即可。

降坡泥的颗粒是比较大的

（6）各类调制泥料

这里也是重灾区，也是壶友们晕头转向的地方，水最深，最不好玩，最容易被忽悠容易踩着坑的地方。为什么呢？淡定，如过你嫌篇幅太长，先收藏，慢慢看，还有更多的你完全不知道的大爆料在这里。

为什么要调制泥料？答：所有泥料都是需要经过调制的，不然就没有紫砂，没有一种泥料不经过炼泥调制就能够进行制作，（虽然我见过也有纯砂，不练泥的紫砂壶，但是非常非常之稀少，刻意忽略）。正所谓泥是肉砂是骨，没有砂的泥就不是紫砂泥，所以调和炼泥在定义下属于完完全全的纯原矿紫砂是没有任何问题的。所以在此讨论的并不是是否有调砂等炼泥，而是指的：是否添加铁红粉等额外添加的物质。

在这个定义下，很多泥都不是原矿的，原矿里没有这种东西，绿泥是没有的、黑泥、民国绿、黑金刚、什么极品XXX泥之类的都是原本没有的东西，都是后期造出来的。

第一种，现代绿泥（包括民国绿），做笔记：这类绿泥在我写这篇文章之前都还没有办法通过不添加钴来实现（钴土、氧化钴等），记住了，添加的钴来实现的，所以我称之为：调制泥料，因为现有的原矿紫砂泥是没有办法烧出绿色这种颜色的，你没看错，如果你手里有这种颜色的，那目前为止，肯定都是添加钴的，至于钴好坏，历史至今没有啥示例说明，我也不知道，好不好不予评论，我只是把这么一个事实告诉看到这篇文章的你，还有我的朋友粉丝们，仅此而已。

这种淡绿色、墨绿色、深绿色与绿颜色有关的都必须添加钴，或多或少而已

民国绿呢？如果你爱好这个那一定听说过民国绿泥，民国绿泥我听到过最离谱的壶商讲过的介绍：民国开采的绿泥，陈腐至今，称为民国绿泥、、、、、、

当时我就惊呆了，这是为了钱怎么忽悠都敢啊！真开玩笑，现在哪里有民国时代留下来的泥料。。。。真实开玩笑了，民国绿的定义很简单，就是在民国时代有炼泥的用本山绿泥调和紫泥在其中添加了钴土（那时候钴的冶炼技术比较落后），烧成后居然是绿色的，又因为那时候的钴土都是进口的，价格昂贵，本绿这种泥又不好控制，所以当时的民国绿说是最珍贵最高贵的象征也不为过，已故大师蒋蓉等人就喜欢用民国绿来制作花货，这在当时确实是视觉精神上的享受，也是收藏界追捧的对象所以称为民国绿。但时至今日，绿泥还依旧是尊贵无比，依旧是好东西吗？

民国绿已经丧失了原来的历史意义，并不是那么的珍贵了

我的答案是否定的，绿泥壶是否对人体好坏因为没有事实根据，理论也是各说各的，这滩泥水我是没有办法讲清楚了，但是我的意见在文章里，自行体会即可。现代虽然钴还是需要一些成本的，但是这点成本应该不算是什么大事，民国绿本泥是本山绿还好说，普通绿泥实际没啥特殊的，而且我把我的话已经说出来了，是添加钴才有绿色的，泥料也不稀缺。如果你喜欢这个颜色，也无所谓，那就无视即可。

我只把我的话写出来，选择权是你的，没有人能拦得了你，也没有人有义务告诉你，你能看到，纯粹因为缘分，仅此而已。

第二种：黑泥

成品是黑色的有两种办法，一种是原矿料通过烧法的改良实现不添加东西烧成黑色，这种办法叫做：捂灰，捂灰的原理比较复杂，在此不加以详细说明，后期会准备文章单独说捂灰的原理优缺点等等。

捂灰是一种健康且能正常实现黑色的方法，不过黑的不彻底，有点黑灰的感觉。

二种方法就是常用的也是我们要重点讲解的：添加锰（氧化锰等）的黑泥，这种黑泥直接用普通烧法就可以在成品后变黑。也是大部分的黑泥的制作方式。

黑泥是添加锰形成的，捂灰是烧的方式不同，至于黑泥，我的观点和绿泥一样，没有人实验过这是好还是坏，我也是把事实告诉你，至于如何，你自己决定，原矿料是没有黑泥这种泥料的，什么黑金刚、黑朱泥、等等与黑有关的（捂灰排除在外）都一定是添加锰的，或多或少而已（在这篇文章之前都是如此，未来有什么办法我不知道），所以我的意思是：你自己决定。

黑泥是用其他泥料添加锰实现的效果

当然有一些现代人创建出来的譬如什么极品紫朱泥，什么黑金刚朱泥，黑金刚、乌金泥、石黄泥、等等，有的却是存在的好泥，有的的的确确是编出来的，还是少碰为妙，毕竟你不懂，有可能入坑。

当然在这里顺得说一下一些极其少有的类似传说般的泥料。譬如天青泥，桃花泥等以及一些确实存在过，但是很少人知道的，在此因为不是泥料大全，不加以详细说明，如有需要进步一了解，可咨询详聊。泥料部分暂时到此结束，篇幅不小，划重点亦很多，可细读。

温馨提示：在网上随便找的莆田鞋微商很可能是骗子而且不是一手厂家货源，比如微信支付不发货，货不对版不支持退换等常有发生，现在寻找一家可靠莆田鞋厂家货源是一件非常困难的事情，为了解决这个问题我们建立一个叫”货源通“的平台，专门收录一些可靠真实的厂家联系方式厂家微信号免费分享给大家参考，这些厂家是经过我们站审核和缴纳一定广告费用，而且有买家购买过我们才推荐分享出来，还有每周会给每一位商家做评价，如果发现不诚信问题我们会第一时间公布给大家并且马上下架该商家的信息。货源通已经运营几年从没有发生过商家骗子事件，大部分商家已经和货源通合作几年之久，所以从货源通推荐的商家是可靠的。

如果您需要找质量好且价格低的莆田鞋厂家货源建议您加本站客服微信号：1064879863 （长按复制） 她会给你推荐可靠并且有实力的厂家微信号。（加微信后请说要什么产品）

目前我们收集有100多家可靠厂家微信号，覆盖各种奢侈品如:大牌包包、大牌奢侈品鞋子、大牌奢侈男女服装|潮牌|潮服、大牌手表、莆田鞋|潮鞋|运动鞋|休闲鞋|篮球鞋|跑步鞋、奢侈品饰品等等！均是厂家直销哦！

温馨提示：如果上面内容出现其他商家的联系方式请不要加更不要交易，因为内容是网络收集整理的，只有这个微信号：1064879863 和下面二维码才是我们的哦（微信名叫货源通），请注意防骗！

下面是其中一家莆田鞋厂家的仓库图片：

下面是其中一家厂家生产细节图片：

下面是其中一家厂家网红实拍上脚图片

如果您需要找质量好且价格低的莆田鞋厂家货源建议您加本站客服微信号：1064879863 （长按复制） 她会给你推荐可靠并且有实力的厂家微信号。（加微信后请说要什么产品）
